252M-1/8-1/4
Redukcia - 1 x vonkajší, 1 x vnútorný závit
Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách
252M-1/8-1/4
Redukcia - 1 x vonkajší, 1 x vnútorný závit
Produktové údaje PDF
Stiahnuť| Číslo produktu | Prípoj | A | Prípoj | B |
|---|

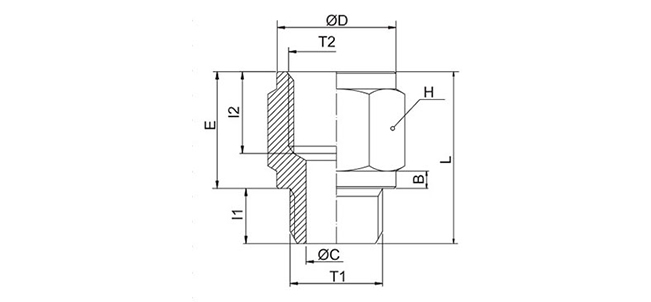

| Typ | T1 | T2 | B | ØC | ØD | I1 | I2 | E | L | H | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 252M-M5-1/8 | M5x0,8 | G 1/8" | 2 | 2,2 | 13,5 | 5 | 7 | 11 | 16 | 14 | 10 |
| 252M-1/8-1/8 | G 1/8" | G 1/8" | 2 | 5,5 | 13,5 | 6,5 | 8 | 11 | 17,5 | 14 | 11 |
| 252M-1/8-1/4 | G 1/8" | G 1/4" | 2 | 5,5 | 16,5 | 6,5 | 10,5 | 13,5 | 20 | 17 | 18 |
| 252M-1/8-3/8 | G 1/8" | G 3/8" | 2,5 | 5,5 | 21,5 | 6,5 | 10,5 | 14 | 20,5 | 22 | 33 |
| 252M-1/4-1/4 | G 1/4" | G 1/4" | 2 | 8,5 | 16,5 | 8 | 10,5 | 13,5 | 21,5 | 17 | 19 |
| 252M-1/4-3/8 | G 1/4" | G 3/8" | 2,5 | 8 | 21,5 | 9 | 10,5 | 14 | 23 | 22 | 32 |
| 252M-1/4-1/2 | G 1/4" | G 1/2" | 3 | 8 | 26,5 | 9 | 12,5 | 17 | 26 | 27 | 51 |
| 252M-3/8-3/8 | G 3/8" | G 3/8" | 2,5 | 11 | 21,4 | 9 | 10,5 | 14 | 23 | 22 | 32 |
| 252M-3/8-1/2 | G 3/8" | G 1/2" | 3 | 11 | 26,5 | 9 | 12,5 | 17 | 26 | 27 | 54 |
| 252M-1/2-1/2 | G 1/2" | G 1/2" | 3 | 15 | 26,5 | 10,5 | 12,5 | 16 | 26,5 | 27 | 56 |
| Teplotný rozsah: | -15°C…+200°C |
|---|---|
| Prípoj | A: | G 1/8" |
| Prípoj | B: | G 1/4" |
| Materiál: | Poniklovaná mosadz |
| Materiál tesnenia: | Bez tesnenia |
| Pracovné médium: | Stlačený vzduch, voda, olej |
| Pracovný tlak: | 0…50 bar |
| Prevedenie: | Závitová |
