Riešenia do extrémneho prostredia
PRODUKTY DO EXTRÉMNE NÍZKYCH TEPLÔT
Mrazuvzdorné sú všetky ventily, valce, hadičky, spojky a prípravníky vzduchu, ktoré sa dajú bezpečne použiť aj v extrémne nízkych teplotách.

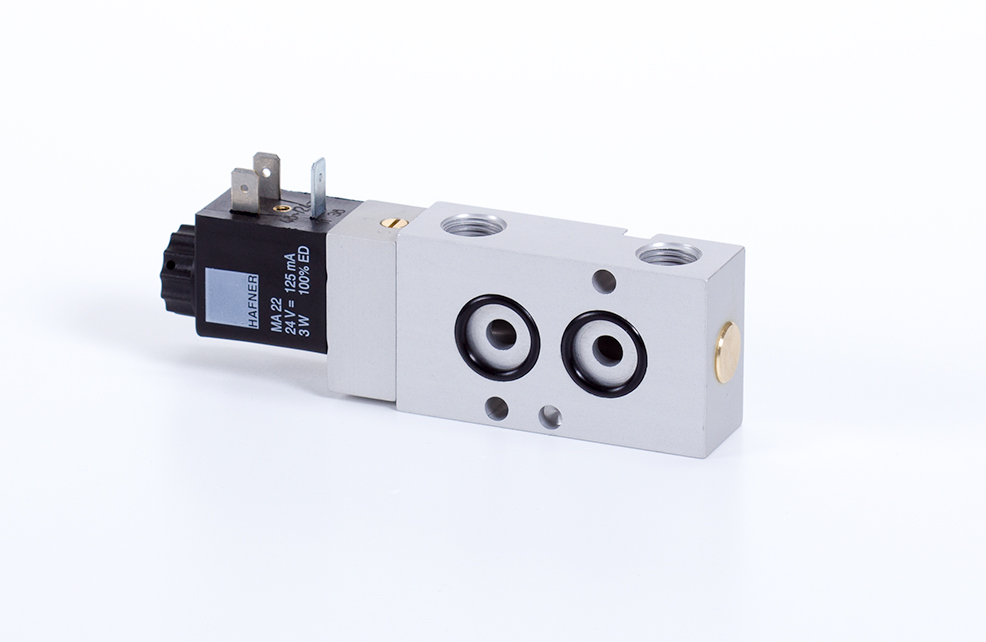

MRAZUVZDORNÉ VENTILY
- Mazanie špeciálnym materiálom umožňuje použitie do -50°C
- Špeciálne, odolné tesnenie
- Používať iba so vzduchom bez oleja
- Pri teplotách pod 0°C je nutné použiť riadne pripravený vysušený vzduch
- Označenie TT na konci typového čísla HAFNER ventilov značí, že ide o ventil vhodný do extrémne nízkych teplôt
- Mrazuvzdorné ventily

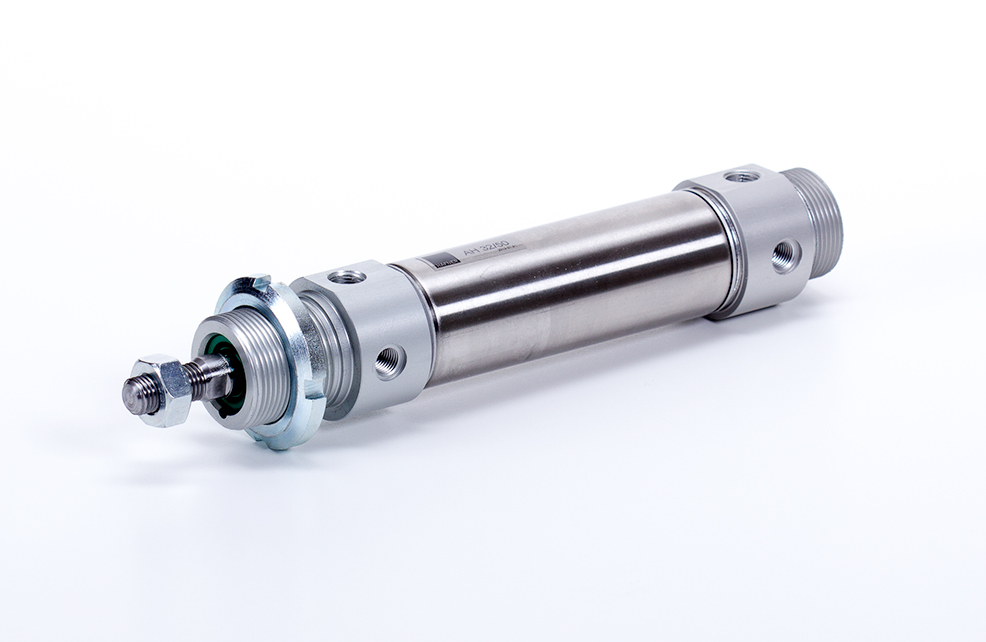

MRAZUVZDORNÉ VALCE
- Použité materiály u mrazuvzdorných valcov: nehrdzavejúca oceľ, eloxovaný hliník, sintrovaný bronz, mosadz
- Tesnenia: polyuretán, NBR (pod -20°C tesnenie NBR stráca na svojom výkone)
- Valce vhodné do vysokých teplôt vyrábame s tesnením FKM, tie však nie sú vhodné do prostredia pod 0°C
- Väčšina valcov v našej ponuke je vhodná do teplôt od -20°C.
MRAZUVZDORNÉ HADIČKY
- PTFE (Teflon): do -200°C
- Polyamid: do -60°C
- Polyuretán: do -35°C
- Polyetylén: do -10°C
- Je dôležité, aby pri zostave pneumatického systému, boli odolné voči extrémnym teplotám okrem ventilov a valcov aj všetky časti okruhu vystaveného týmto podmienkam, ako napríklad aj „sprostredkujúce prvky“ čiže hadičky

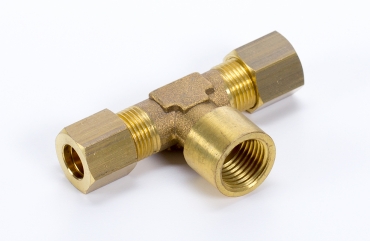

MRAZUVZDORNÉ SPOJKY
- Spojky so zárezným prstencom sú vhodné pre systémy s veľmi vysokým tlakom, dajú sa použiť do -60°C. Odporúčame ich používať pre rozvody s pevnou stenou
- Push-on spojky s maticou bez O-krúžku, použiteľné do -40°C
- Push-in (nástrčné spojky) s O-krúžkom z NBR, použiteľné do -20°C
PRODUKTY DO VÝBUŠNÉHO PROSTREDIA
ATEX-ové produkty sú tie, s ktorými sa dá bezpečne predísť prípadným explóziám.
Naše výrobky spĺňajú smernice a predpisy pre výbušné prostredie:
- 2014/34/EU – Právne predpisy pre zariadenia a ochranné systémy určené na použitie v potenciálne výbušnej atmosfére
- EN 13463-1:2009 Neelektrické zariadenia do potenciálne výbušných atmosfér. 1. časť: Základné metódy a požiadavky
- EN 13463-5:2012 Neelektrické zariadenia do potenciálne výbušných atmosfér. 5. časť: Ochrana bezpečnou konštrukciou „c”
- EN 60079 – Výbušné atmosféry. Elektrické zariadenia do potenciálne výbušných atmosfér
- EN 61241 - Elektrické zariadenia do priestorov s horľavým prachom

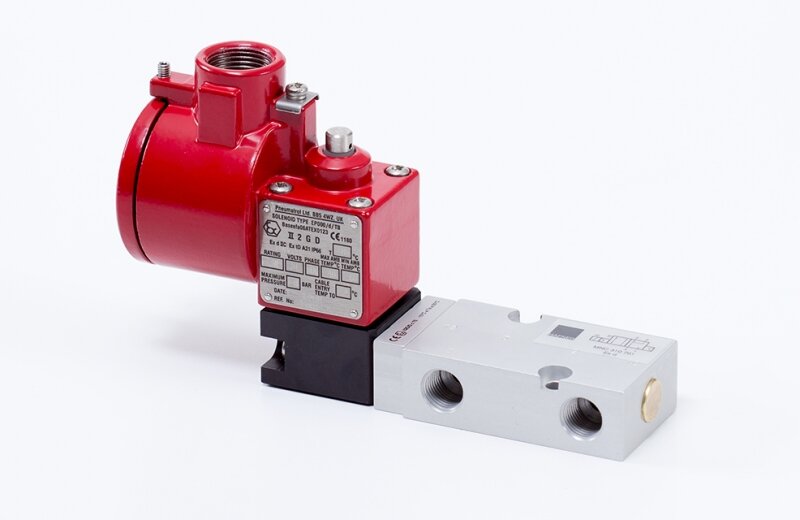

VENTILY DO VÝBUŠNÉHO PROSTREDIA
- Neelektrické zariadenia:
- h – konštrukčná bezpečnosť – napr. BA 311 301 Ex
- Elektrické zariadenia:
- i – iskrová bezpečnosť – napr. MH 510 701 Ex ia – pl. MH 510 701 Ex ia
- ec – neiskriaci - napr. MH 510 701 Ex ec
m - zapuzdrenie - napr. MH 510 701 Ex m - pl. MH 510 701 Ex m - d – ohňovzdorný kryt - napr. MC 510 701 Ex d - pl. MC 510 701 Ex d
- ATEX ventily

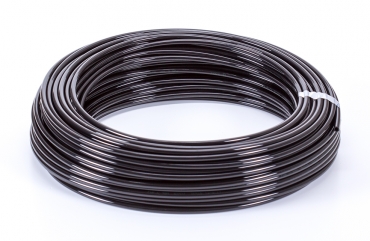

HADIČKY DO VÝBUŠNÉHO PROSTREDIA
- Pre potenciálne výbušné prostredie je vhodné používať antistatické pneumatické hadičky. Použitie „obyčajných“ statických hadičiek je ZAKÁZANÉ!
- V našej ponuke sú dostupné čierne antistatické hadičky do ATEX II 2 G/D prostredia
- Pracovný tlak: 5 ... 25 bar
- Teplota prostredia: -30°C až +80°C

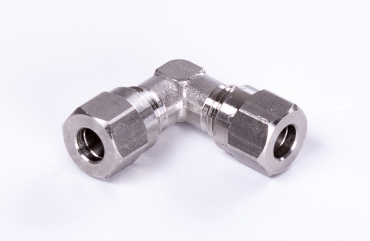

SPOJKY DO VÝBUŠNÉHO PROSTREDIA
Spojky nie sú elektrické zariadenia, preto do výbušného prostredia možno používať kovové verzie z mosadze alebo nehrdzavejúcej ocele

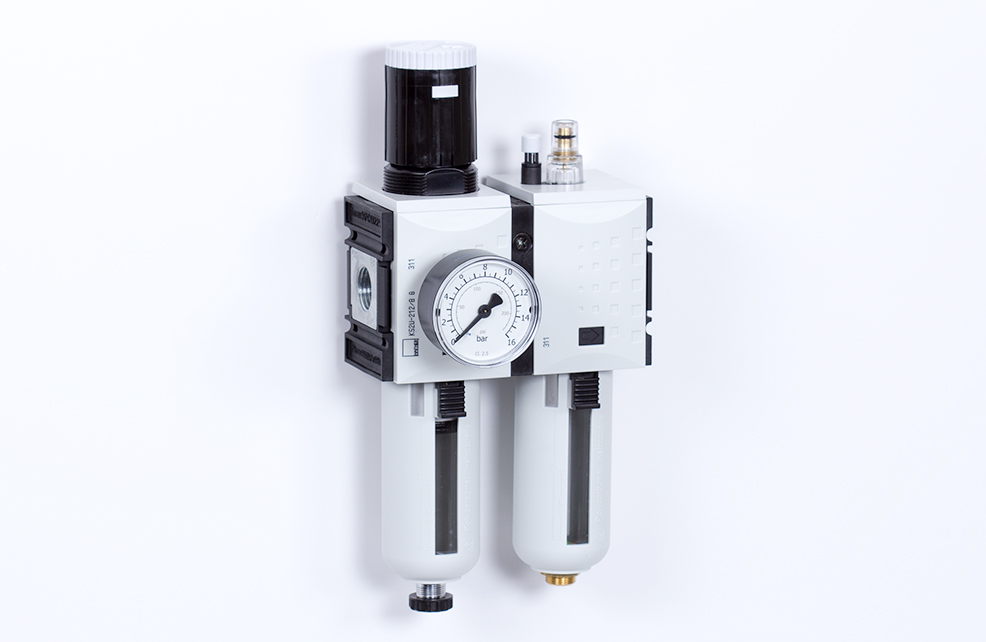

PRÍPRAVNÍKY VZDUCHU DO VÝBUŠNÉHO PROSTREDIA
Série FUTURA alebo STANDARD disponujú s potrebnými ATEX certifikátmi, ich použitie je bezpečné aj vo výbušnom prostredí
PRODUKTY Z NEHRDZAVEJÚCEJ OCELE
Nehrdzavejúca oceľ sa často označuje pojmom INOX alebo NEREZ. Predísť vytvoreniu koróznej vrstvy je možné nasledovnými spôsobmi:
- potiahnutie kovov (galvanizácia, pozinkovanie, pocínovanie)
- smaltovanie
- natieranie
- alebo najlepšie riešenie, keď si vyberieme rovno nehrdzavejúci materiál.
Použitie nehrdzavejúcej ocele je preferované v mnohých oblastiach priemyslu, napr.: farmaceutický priemysel, chemický priemysel, potravinársky priemysel a strojárstvo.
Čím väčšie je zaťaženie vplyvom prostredia, tým odolnejší materiál treba zvoliť. Optimálny materiál je možné vybrať na základe niekoľkých faktorov:
- Akému spracovaniu bude materiál vystavený? (Rezanie, ohýbanie, zváranie, nitovanie ...)
- Ako dlho, resp. ako často bude vystavený vplyvom prostredia? (nepretržite, príležitostne, periodicky ...)
- Akým vplyvom bude vystavený? (vlhkosť, zásada, kyselina, čistiace prostriedky, sladká alebo slaná voda)
 |  | |

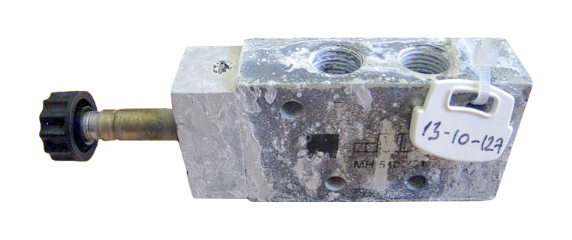

Hliníkový ventil po 720 hodinách v komore so soľným rozprašovaním |

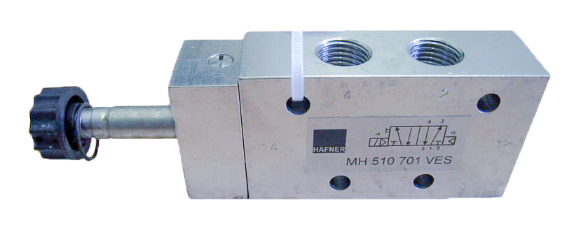

| Ventil z nehrdzavejúcej ocele po 720 hodinách v komore so soľným rozprašovaním |

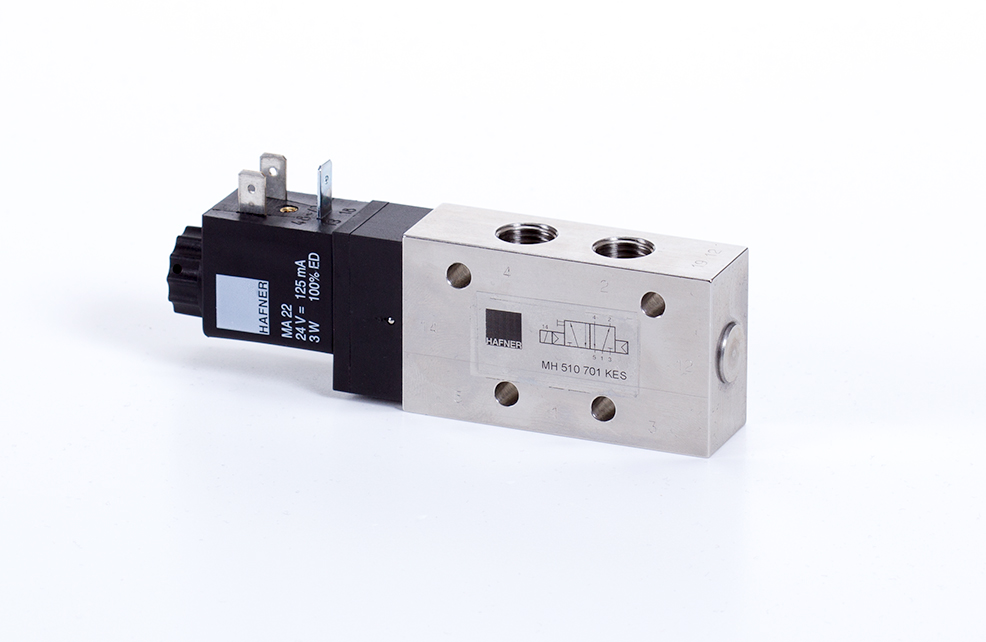

INOX VENTILY
- Pákové ventily - HV-HVR séria
- Pneumaticky riadené ventily - P séria
- Elektromos vezérlésű szelepek - HM típus
- NAMUR ventily - MNH séria
- Označenie VES na konci typového čísla HAFNER ventilov značí, že použitý materiál nie je hliník, ale nehrdzavejúca oceľ

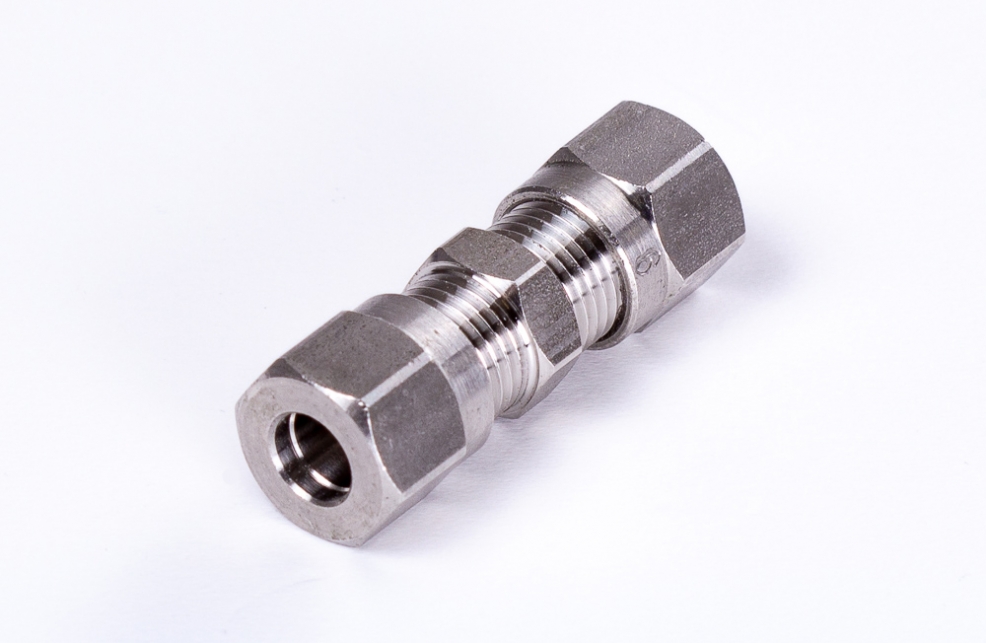

INOX SPOJKY
- Široký sortiment rôznych druhov spojok z nehrdzavejúcej ocele
- V prevedení Push-in (nástrčné), Push-on (s maticou), a so zárezným prstencom, prevodníky, medzikusy
- Séria 900: AISI 316L
- Séria TQ-X: AISI 316L
- Spojkové šróbenia a profily: AISI 316L

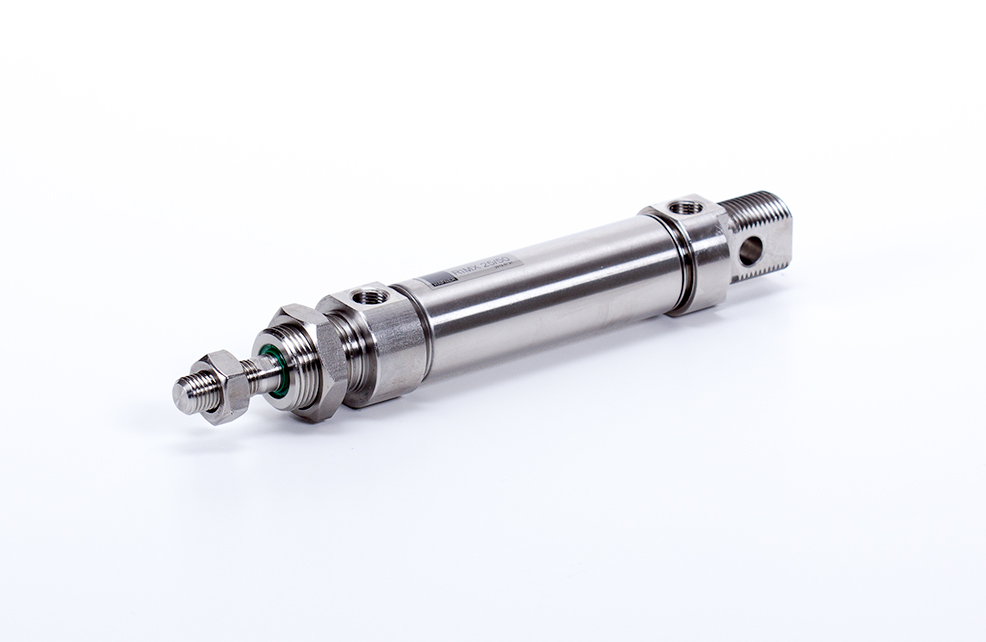

INOX VALCE
- R séria a A séria
- AISI 304 telo valca
- AISI 303 piestnica (piestna tyč)
- Kryty z eloxovaného hliníka
- R séria – Celý valec z nehrdzavejúcej ocele
- AISI 316 piestnica (piestna tyč)
- AISI 304 kryty a matica
- H séria ISO 15552 normalizované valce
- Štandardné prevedenie: CK45, tvrdochrómovaná piestnica
- INOX prevedenie: AISI 304 alebo AISI 316
- Celý valec z nehrdzavejúcej ocele: HIFX
INOX VALCE
- Kompaktné valce
- Telo valca:
- Ø20-Ø25 AISI 304
- Ø32-Ø100 AISI 316
- Ø125-Ø200 AISI 304
- Piestnica:
- Ø20-Ø100 AISI 316
- Ø125-Ø200 AISI 304
- Telo valca:
