930M-10-3/8
Push-In závitová spojka Koleno
Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách
930M-10-3/8
Push-In závitová spojka Koleno
| Číslo produktu | Prípoj | Priemer hadice |
|---|

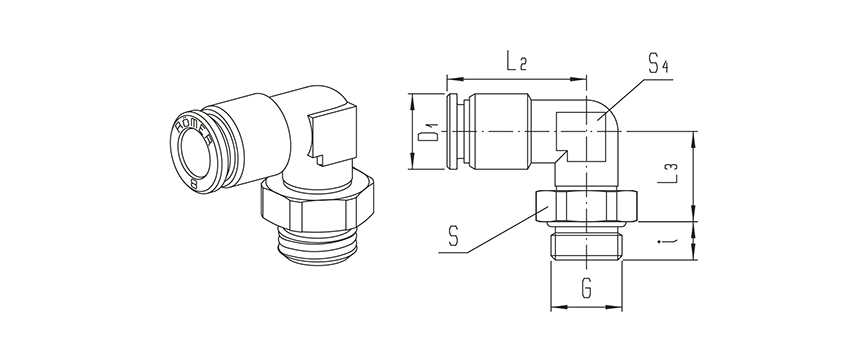

| Typ | Priemer hadice | Prípoj G | L2 | L3 | i | D1 | S4 | S |
|---|---|---|---|---|---|---|---|---|
| 930M-4-1/8 | 4 | G 1/8" | 20,5 | 13,5 | 5 | 10 | 9 | 13 |
| 930M-4-1/4 | 4 | G 1/4" | 22 | 15,5 | 7 | 10 | 10 | 17 |
| 930M-6-1/8 | 6 | G 1/8" | 22 | 13,5 | 5 | 12 | 9 | 13 |
| 930M-6-1/4 | 6 | G 1/4" | 24 | 15,5 | 7 | 12 | 10 | 17 |
| 930M-8-1/8 | 8 | G 1/8" | 25,5 | 16 | 5 | 14 | 12 | 13 |
| 930M-8-1/4 | 8 | G 1/4" | 27,5 | 17,5 | 7 | 14 | 13 | 17 |
| 930M-8-3/8 | 8 | G 3/8" | 27,5 | 19,5 | 8 | 14 | 13 | 19 |
| 930M-10-1/4 | 10 | G 1/4" | 29,5 | 17,5 | 7 | 16,5 | 13 | 17 |
| 930M-10-3/8 | 10 | G 3/8" | 29,5 | 19,5 | 8 | 16,5 | 13 | 19 |
| 930M-12-1/4 | 12 | G 1/4" | 32 | 18,5 | 7 | 20 | 17 | 17 |
| 930M-12-3/8 | 12 | G 3/8" | 32 | 19,5 | 8 | 20 | 17 | 19 |
| 930M-12-1/2 | 12 | G 1/2" | 32 | 20,5 | 9 | 20 | 17 | 24 |
| Prípoj: | G 3/8" |
|---|---|
| Teplotný rozsah: | -20°C…+80°C |
| Fixačná objímka: | Poniklovaná mosadz |
| Materiál: | Poniklovaná mosadz |
| Materiál O krúžku: | NBR |
| Materiál krúžku: | POM |
| Materiál objímky: | Poniklovaná mosadz |
| Materiál oporného krúžku: | POM |
| Materiál tela: | Poniklovaná mosadz |
| Materiál tesnenia: | NBR |
| Materiál upínacieho krúžku: | Nehrdzavejúca oceľ |
| Materiál upínacích pazúrov: | Nehrdzavejúca oceľ |
| Menovitý tlak: | 0…16 bar |
| Pracovné médium: | Stlačený vzduch, voda |
| Pracovný tlak: | 0…16 bar |
| Prevedenie: | Závitová |
| Priemer hadice: | Ø10 |
