A-57901-4-M5
Škrtiaci-spätný ventil tvar L - škrtí odfuk - do valca
Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách
A-57901-4-M5
Škrtiaci-spätný ventil tvar L - škrtí odfuk - do valca
| Číslo produktu | Prípoj | Prípoj | vonkajší priemer hadice | Prietok (P1=6 bar, ΔP=1 bar) | Pracovný tlak |
|---|

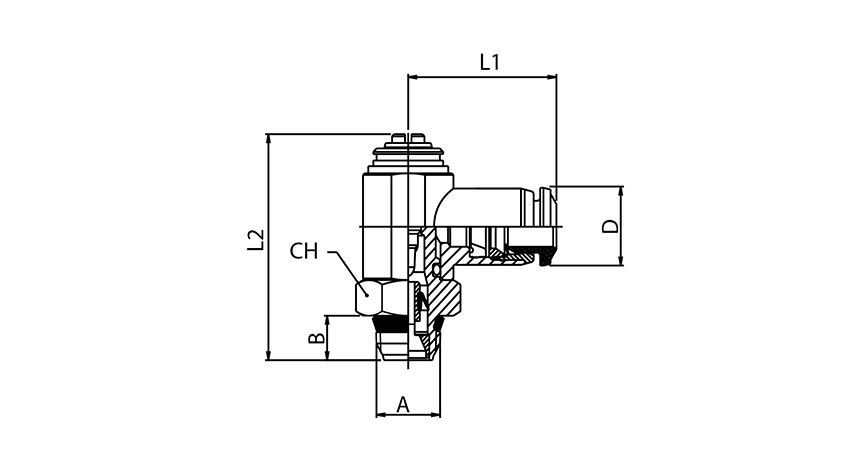

| Typ | Priemer hadice | Prípoj A | B | L1 | L2 | CH | D |
|---|---|---|---|---|---|---|---|
| A-57901-4-M5 | 4 | M 5 | 4 | 19 | 29,5 | 8 | 10 |
| A-57901-4-1/8 | 4 | G 1/8" | 5,5 | 21 | 31 | 14 | 10 |
| A-57901-5-M5 | 5 | M 5 | 4 | 20 | 29,5 | 8 | 12,5 |
| A-57901-5-1/8 | 5 | G 1/8" | 5,5 | 21,5 | 31 | 14 | 12,5 |
| A-57901-5-1/4 | 5 | G 1/4" | 7 | 24,5 | 36,5 | 17 | 12,5 |
| A-57901-6-M5 | 6 | M 5 | 4 | 20,5 | 29,5 | 8 | 12,5 |
| A-57901-6-1/8 | 6 | G 1/8" | 5,5 | 22,5 | 31 | 14 | 12,5 |
| A-57901-6-1/4 | 6 | G 1/4" | 7 | 25 | 36,5 | 17 | 12,5 |
| A-57901-8-1/8 | 8 | G 1/8" | 5,5 | 24 | 31 | 14 | 14 |
| A-57901-8-1/4 | 8 | G 1/4" | 7 | 26 | 36,5 | 17 | 14 |
| A-57901-8-3/8 | 8 | G 3/8" | 7,5 | 28,5 | 42,5 | 20 | 14 |
| A-57901-10-1/4 | 10 | G 1/4" | 7 | 28,5 | 36,5 | 17 | 17 |
| A-57901-10-3/8 | 10 | G 3/8" | 7,5 | 30,5 | 42,5 | 20 | 17 |
| A-57901-12-3/8 | 12 | G 3/8" | 7,5 | 32,5 | 42,5 | 20 | 21,5 |
| A-57901-12-1/2 | 12 | G 1/2" | 9 | 35 | 47 | 24 | 21,5 |
| A-57901-14-1/2 | 14 | G 1/2" | 9 | 35,5 | 47 | 24 | 21,5 |
| Prípoj: | M5 |
|---|---|
| Teplotný rozsah: | -20°C…+80°C |
| Prípoj | vonkajší priemer hadice: | Ø4 |
| Prietok (P1=6 bar, ΔP=1 bar): | max. 43 l/min |
| Materiál tesnenia: | NBR |
| Menovitý tlak: | 1…10 bar |
| Pracovné médium: | Stlačený vzduch |
| Pracovný tlak: | 1…10 bar |
| Prevedenie: | Závitová |
