AB 32/50

Name: AB 32/50
Brand: HAFNER Pneumatika

Kruhový valec

Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách

AB 32/50

Kruhový valec

Číslo produktu	Priemer	Zdvih	Prípoj	Materiál tesnenia	Priemer piestnice	Závit piestnice
AB 32/10	Ø32	10 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
AB 32/25	Ø32	25 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
AB 40/10	Ø40	10 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
AB 40/25	Ø40	25 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
AB 40/50	Ø40	50 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
AB 50/10	Ø50	10 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
AB 50/25	Ø50	25 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
AB 50/50	Ø50	50 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
AB 63/10	Ø63	10 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
AB 63/25	Ø63	25 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
AB 63/50	Ø63	50 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit

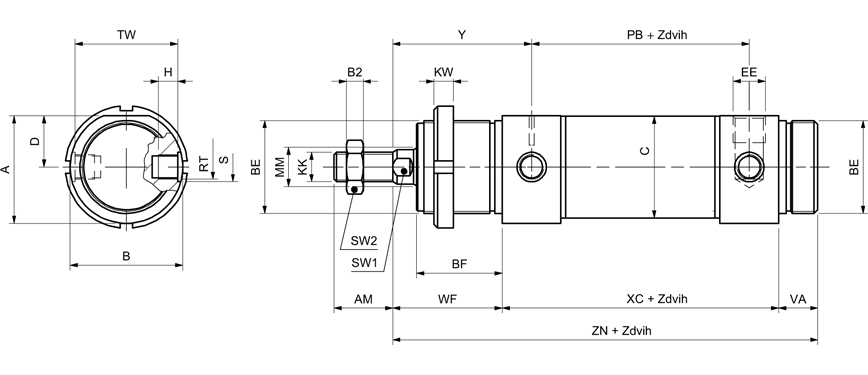

Typ	Ø [mm]	A	AM	ØB	BE	BF	C	CH	D	EE	H	KK	ØMM	PB+	RT	ØS	SW1	SW2	TW	VA	WF	XC+	Y	ZN+
AB 32/...	Ø 32	36,5	20	38	M30x1,5	30	33,6	10	17,5	G 1/8”	6,5	M10x1,25	12	78	M8x1	10	10	17	35	14	38	96	47	148
AB 40/...	Ø 40	44	24	46	M38x1,5	35	41,6	12	21	G 1/4”	8	M12x1,25	16	89	M10x1	12	13	19	42	16	45	113	57	174
AB 50/...	Ø 50	55	32	57	M45x1,5	38	52,4	16	26,5	G 1/4”	10	M16x1,5	20	96	M12x1,5	16	17	24	53	18	50	120	62	188
AB 63/...	Ø 63	67,5	32	70	M45x1,5	38	65,4	16	32,5	G 3/8”	17	M16x1,5	20	98	M14x1,5	16	17	24	66	18	50	124	63	192

Funkcia:	Jednočinný
Priemer:	Ø32
Zdvih:	50 mm
Prípoj:	G 1/8"
Teplotný rozsah:	-20°C…+80°C
Materiál piestnice:	Nehrdzavejúca, kyselinovzdornáoceľ (AISI 316)
Materiál krytu:	Eloxovaný hliník
Materiál piestu:	Eloxovaný hliník
Materiál telesa valca:	Nehrdzavejúca oceľ
Materiál tesnenia:	NBR, PU (max. 80°C)
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Poloha piestnice:	V základnej polohe vnútri
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer piestnice:	Ø12 mm
Prítlačná sila (6 bar):	398 N
Tlmenie:	Flexibilné
Závit piestnice:	M10 x 1,25 - vonkajší závit
