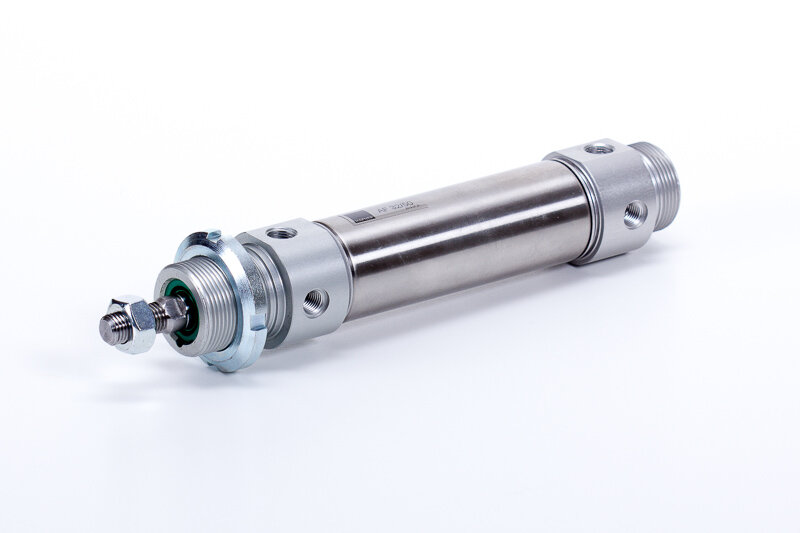

    Kruhový valec

    Prihlásiť sa pre zobrazenie cien
    Špeciálny zdvih (nepovinný)
    Táto hodnota musí byť medzi 5 a 500.

    Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách

    AF 32/10
    Kruhový valec

    Produktové údaje PDF

    Stiahnuť

    3D model

    Stiahnuť

    Číslo produktuPriemerZdvihPrípojMateriál tesneniaPriemer piestniceZávit piestnice
    AF 32/25 Ø32 25 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/50 Ø32 50 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/80 Ø32 80 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/100 Ø32 100 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/125 Ø32 125 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/160 Ø32 160 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/200 Ø32 200 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/250 Ø32 250 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/320 Ø32 320 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/400 Ø32 400 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 32/500 Ø32 500 mm G 1/8" NBR, PU (max. 80°C) Ø12 mm M10 x 1,25 - vonkajší závit
    AF 40/10 Ø40 10 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/25 Ø40 25 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/50 Ø40 50 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/80 Ø40 80 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/100 Ø40 100 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/125 Ø40 125 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/160 Ø40 160 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/200 Ø40 200 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/250 Ø40 250 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/320 Ø40 320 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/400 Ø40 400 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 40/500 Ø40 500 mm G 1/4" NBR, PU (max. 80°C) Ø16 mm M12 x 1,25 - vonkajší závit
    AF 50/10 Ø50 10 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/25 Ø50 25 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/50 Ø50 50 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/80 Ø50 80 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/100 Ø50 100 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/125 Ø50 125 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/160 Ø50 160 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/200 Ø50 200 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/250 Ø50 250 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/320 Ø50 320 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/400 Ø50 400 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 50/500 Ø50 500 mm G 1/4" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/10 Ø63 10 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/25 Ø63 25 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/50 Ø63 50 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/80 Ø63 80 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/100 Ø63 100 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/125 Ø63 125 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/160 Ø63 160 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/200 Ø63 200 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/250 Ø63 250 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/320 Ø63 320 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/400 Ø63 400 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit
    AF 63/500 Ø63 500 mm G 3/8" NBR, PU (max. 80°C) Ø20 mm M16 x 1,5 - vonkajší závit

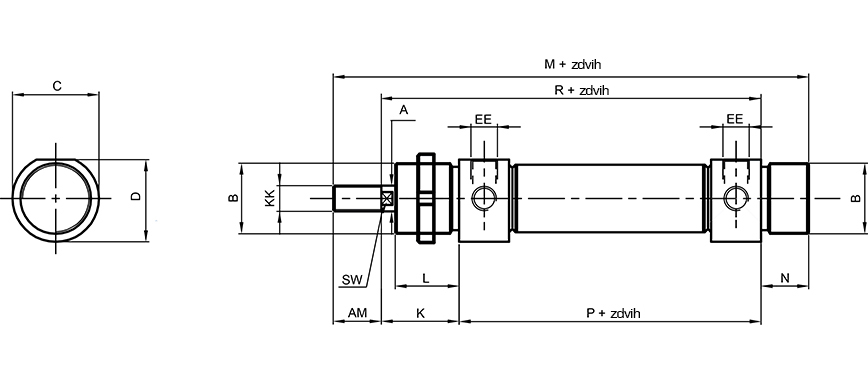

    TypØ [mm]ABCDKLMNPRAMEEKKSW
    AF 32/...Ø 3212M 30 x 1,53836,53830168149613420G 1/8"M 10 x 1,2510
    AF 40/...Ø 4016M 38 x 1,5464445351961611115624G 1/4"M 12 x 1,2512
    AF 50/...Ø 5020M 45 x 1,5575550382201812017032G 1/4"M 16 x 1,516
    AF 63/...Ø 6320M 45 x 1,57067,550382241812417432G 3/8"M 16 x 1,516
    Funkcia: Dvojčinný
    Priemer: Ø32
    Zdvih: 10 mm
    Prípoj: G 1/8"
    Teplotný rozsah: -20°C…+80°C
    Materiál piestnice: Nehrdzavejúca, kyselinovzdornáoceľ (AISI 316)
    Materiál krytu: Eloxovaný hliník
    Materiál piestu: Eloxovaný hliník
    Materiál telesa valca: Nehrdzavejúca oceľ
    Materiál tesnenia: NBR, PU (max. 80°C)
    Materiál vodiaceho puzdra: Sintrovaný bronz
    Piest: Magnetický
    Pracovné médium: Stlačený vzduch
    Pracovný tlak: 1…10 bar
    Priemer piestnice: Ø12 mm
    Prítlačná sila (6 bar): 458 N
    Tlmenie: Flexibilné
    Závit piestnice: M10 x 1,25 - vonkajší závit
    Ťažná sila (6 bar): 394 N
