HIFO 32/1000

Name: HIFO 32/1000
Brand: HAFNER Pneumatika
Availability: InStock

Normalizovaný valec - ISO 15552 - zaistený proti pootočeniu

Prihlásiť sa pre zobrazenie cien

Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách

HIFO 32/1000

Normalizovaný valec - ISO 15552 - zaistený proti pootočeniu

Číslo produktu	Priemer	Zdvih	Prípoj	Materiál tesnenia	Priemer piestnice	Závit piestnice
HIFO 32/25	Ø32	25 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/50	Ø32	50 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/80	Ø32	80 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/100	Ø32	100 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/125	Ø32	125 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/160	Ø32	160 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/200	Ø32	200 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/250	Ø32	250 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/320	Ø32	320 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/400	Ø32	400 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/500	Ø32	500 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/600	Ø32	600 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/700	Ø32	700 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/800	Ø32	800 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 32/900	Ø32	900 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
HIFO 40/25	Ø40	25 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/50	Ø40	50 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/80	Ø40	80 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/100	Ø40	100 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/125	Ø40	125 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/160	Ø40	160 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/200	Ø40	200 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/250	Ø40	250 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/320	Ø40	320 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/400	Ø40	400 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/500	Ø40	500 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/600	Ø40	600 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/700	Ø40	700 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/800	Ø40	800 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/900	Ø40	900 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 40/1000	Ø40	1000 mm	G 1/4"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
HIFO 50/25	Ø50	25 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/50	Ø50	50 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/80	Ø50	80 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/100	Ø50	100 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/125	Ø50	125 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/160	Ø50	160 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/200	Ø50	200 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/250	Ø50	250 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/320	Ø50	320 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/400	Ø50	400 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/500	Ø50	500 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/600	Ø50	600 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/700	Ø50	700 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/800	Ø50	800 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/900	Ø50	900 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 50/1000	Ø50	1000 mm	G 1/4"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/25	Ø63	25 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/50	Ø63	50 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/80	Ø63	80 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/100	Ø63	100 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/125	Ø63	125 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/160	Ø63	160 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/200	Ø63	200 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/250	Ø63	250 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/320	Ø63	320 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/400	Ø63	400 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/500	Ø63	500 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/600	Ø63	600 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/700	Ø63	700 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/800	Ø63	800 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/900	Ø63	900 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
HIFO 63/1000	Ø63	1000 mm	G 3/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit

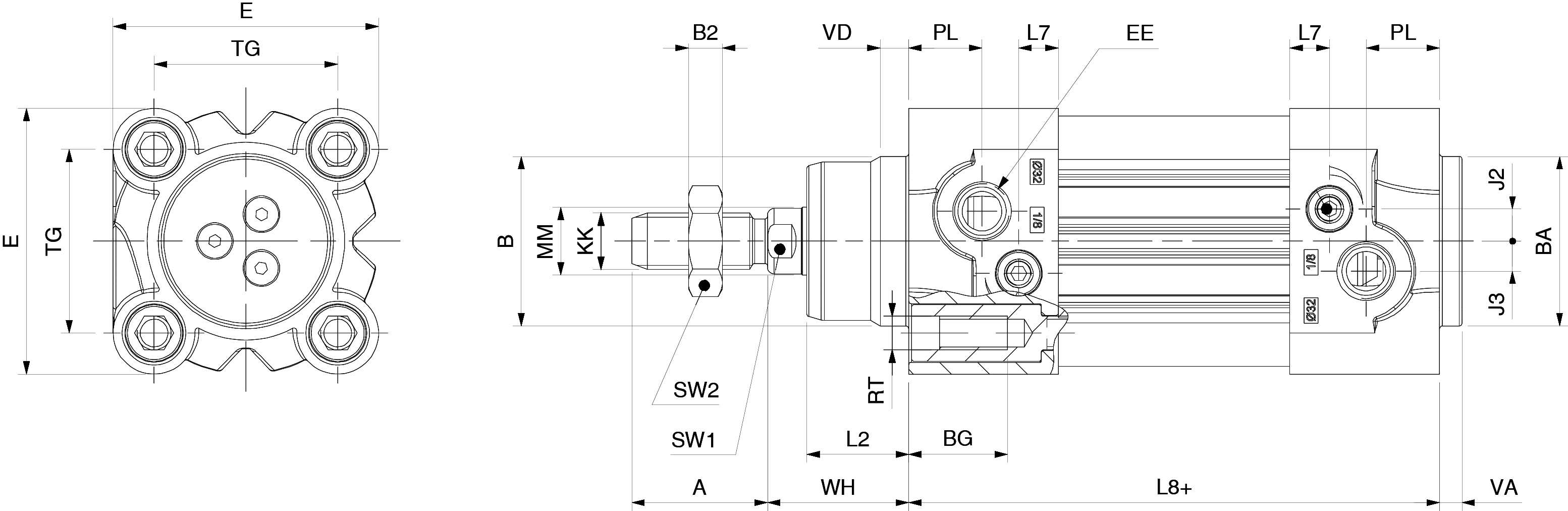

Typ	Ø [mm]	A	AF	Ø B	Ø BA	BG	E	EE	J2	J3	KK	L2	L7	L8+	Ø MM	PL	RT	SW 1	SW 2	TG	VA	VD	WH
HIFO 32/...	32	22	12	30	30	16	47	G 1/8"	5,7	5,3	M10x1,25	18	7	94	12	13	M6	10	17	32,5	4	5	26
HIFO 40/...	40	24	12	35	35	16	54,5	G 1/4"	7,3	5	M12x1,25	22	9,2	105	16	14	M6	13	19	38	4	5	30
HIFO 50/...	50	32	16	40	40	16	65	G 1/4"	7	6	M16x1,5	25,5	9	106	20	14	M8	17	24	46,5	4	6	37
HIFO 63/...	63	32	16	45	45	16	75	G 3/8"	8	7,5	M16x1,5	26	8	121	20	16	M8	17	24	56,5	4	6	37

Funkcia:	Dvojčinný
Priemer:	Ø32
Zdvih:	1000 mm
Prípoj:	G 1/8"
Teplotný rozsah:	-20°C…+80°C
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
ISO norma:	ISO 15552 (v minulosti ISO 6431)
Materiál krytu:	Hliníkový tlakový odliatok
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	NBR, PU (max. 80°C)
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer piestnice:	Ø12 mm
Prítlačná sila (6 bar):	458 N
Tlmenie:	Nastaviteľné
Závit piestnice:	M10 x 1,25 - vonkajší závit
Ťažná sila (6 bar):	394 N
