LBF 32/250

Name: LBF 32/250
Brand: HAFNER Pneumatika

Plochý valec - priebežná piestnica - vonkajší závit

Prihlásiť sa pre zobrazenie cien

Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách

LBF 32/250

Plochý valec - priebežná piestnica - vonkajší závit

Produktové údaje PDF

Stiahnuť

Číslo produktu	Priemer	Zdvih	Prípoj	Materiál tesnenia	Priemer piestnice	Závit piestnice
LBF 25/10	Ø25	10 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/25	Ø25	25 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/40	Ø25	40 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/50	Ø25	50 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/80	Ø25	80 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/100	Ø25	100 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/125	Ø25	125 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/160	Ø25	160 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 25/200	Ø25	200 mm	G 1/4"	Polyuretán	Ø16	M10 x 1,25 - vonkajší závit
LBF 32/10	Ø32	10 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/25	Ø32	25 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/40	Ø32	40 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/50	Ø32	50 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/80	Ø32	80 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/100	Ø32	100 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/125	Ø32	125 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/160	Ø32	160 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/200	Ø32	200 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 32/320	Ø32	320 mm	G 1/4"	Polyuretán	Ø20	M10 x 1,25 - vonkajší závit
LBF 40/10	Ø40	10 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/25	Ø40	25 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/40	Ø40	40 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/50	Ø40	50 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/80	Ø40	80 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/100	Ø40	100 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/125	Ø40	125 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/160	Ø40	160 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/200	Ø40	200 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/250	Ø40	250 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 40/320	Ø40	320 mm	G 1/4"	Polyuretán	Ø25 mm	M12 x 1,25 - vonkajší závit
LBF 50/10	Ø50	10 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/25	Ø50	25 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/40	Ø50	40 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/50	Ø50	50 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/80	Ø50	80 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/100	Ø50	100 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/125	Ø50	125 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/160	Ø50	160 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/200	Ø50	200 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/250	Ø50	250 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 50/320	Ø50	320 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/10	Ø63	10 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/25	Ø63	25 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/40	Ø63	40 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/50	Ø63	50 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/80	Ø63	80 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/100	Ø63	100 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/125	Ø63	125 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/160	Ø63	160 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/200	Ø63	200 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/250	Ø63	250 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit
LBF 63/320	Ø63	320 mm	G 1/4"	Polyuretán	Ø30	M16 x 1,5 - vonkajší závit

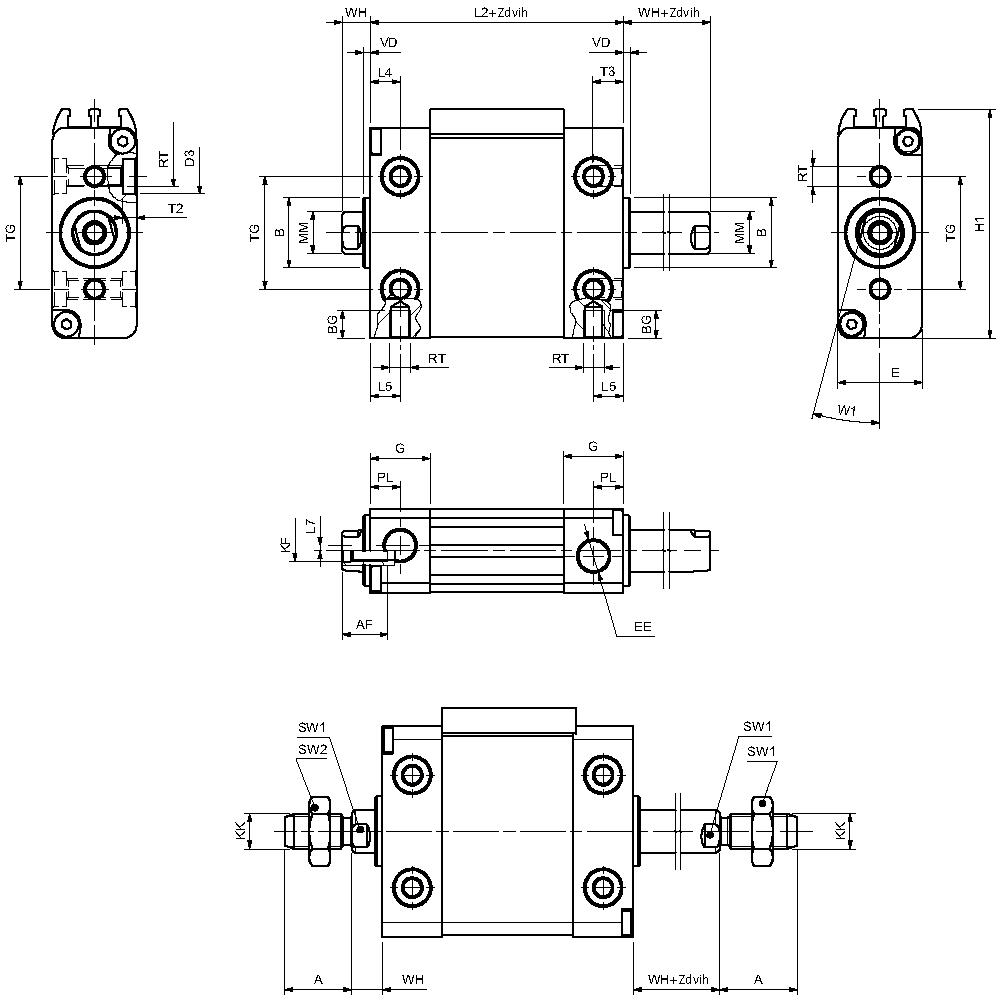

Typ	Ø [mm]	A	AF	Ø B	B2	BG	Ø D3	E	EE	G	H1	L2+	L4	L5	L7	KF	KK	Ø MM	PL	RT	T2	T3	TG	VD	W1	SW1	SW2	WH	WH+	ZJ+
LBF 25/…	Ø25	22	12	16	6	8	8	20	M5	12	56	62	5	5	1	M5	M10x1,25	10	6	M5	4	8	25	2	15°	8	13	8	8	70
LBF 32/…	Ø32	22	15	20	6	9	10	24	G 1/8"	17	65	72	8,5	8,5	1,5	M6	M10x1,25	12	8,5	M6	4	9	32	2	15°	10	17	8	8	80
LBF 40/…	Ø40	24	17	25	7	9	10	30	G 1/8"	17	82	76	8,5	8,5	-	M8	M12x1,25	16	8,5	M6	5	9	40	2	15°	10	17	9	9	85
LBF 50/…	Ø50	32	17	30	8	12	11	38	G 1/4"	21	102	82	8,5	8,5	-	M10	M16x1,5	20	10,5	M8	6	12	50	2	15°	13	19	10	10	92
LBF 63/…	Ø63	32	17	30	8	14	15	50	G 1/4"	21	126,5	82	8,5	8,5	-	M10	M16x1,5	20	10,5	M10	6	14	60	2	15°	13	19	10	10	92

Funkcia:	Dvojčinný
Priemer:	Ø32
Zdvih:	250 mm
Prípoj:	G 1/4"
Teplotný rozsah:	-20°C…+80°C
Materiál piestnice:	Nehrdzavejúca oceľ
Materiál krytu:	Eloxovaný hliník
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer piestnice:	Ø20
Tlmenie:	Flexibilné
Závit piestnice:	M10 x 1,25 - vonkajší závit
