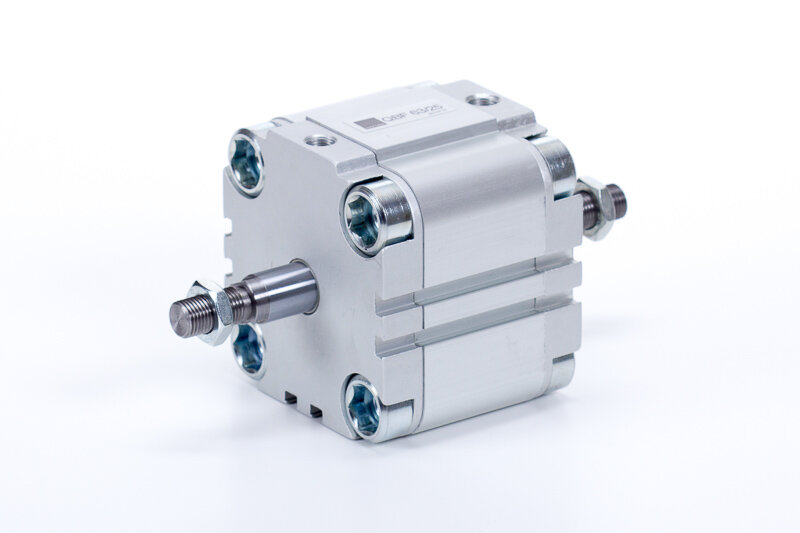

QBF 40/20

Name: QBF 40/20
Brand: HAFNER Pneumatika
Availability: InStock

Kompaktný valec - UNITOP - priebežbá piestnica - vonkajší závit

Vyradený

Prihlásiť sa pre zobrazenie cien

Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách

QBF 40/20

Kompaktný valec - UNITOP - priebežbá piestnica - vonkajší závit

Produktové údaje PDF

Stiahnuť

3D model

Stiahnuť

Číslo produktu	Priemer	Zdvih	Prípoj	Materiál tesnenia	Priemer piestnice	Závit piestnice
QBF 12/5	Ø12	5 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/10	Ø12	10 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/15	Ø12	15 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/20	Ø12	20 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/25	Ø12	25 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/30	Ø12	30 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/40	Ø12	40 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/50	Ø12	50 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/80	Ø12	80 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/100	Ø12	100 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/125	Ø12	125 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/150	Ø12	150 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 12/200	Ø12	200 mm	M5	NBR, PU (max. 80°C)	Ø6 mm	M6 - vonkajší závit
QBF 16/5	Ø16	5 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/10	Ø16	10 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/15	Ø16	15 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/20	Ø16	20 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/25	Ø16	25 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/30	Ø16	30 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/40	Ø16	40 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/50	Ø16	50 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/80	Ø16	80 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/100	Ø16	100 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/125	Ø16	125 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/150	Ø16	150 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 16/200	Ø16	200 mm	M5	NBR, PU (max. 80°C)	Ø8 mm	M8 - vonkajší závit
QBF 40/5	Ø40	5 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/10	Ø40	10 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/15	Ø40	15 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/25	Ø40	25 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/30	Ø40	30 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/40	Ø40	40 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/50	Ø40	50 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/60	Ø40	60 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/80	Ø40	80 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/100	Ø40	100 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/125	Ø40	125 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/150	Ø40	150 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/200	Ø40	200 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/250	Ø40	250 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 40/300	Ø40	300 mm	G 1/8"	NBR, PU (max. 80°C)	Ø12 mm	M10 x 1,25 - vonkajší závit
QBF 63/5	Ø63	5 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/10	Ø63	10 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/15	Ø63	15 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/20	Ø63	20 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/25	Ø63	25 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/30	Ø63	30 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/40	Ø63	40 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/50	Ø63	50 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/60	Ø63	60 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/80	Ø63	80 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/100	Ø63	100 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/125	Ø63	125 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/150	Ø63	150 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/200	Ø63	200 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/250	Ø63	250 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 63/300	Ø63	300 mm	G 1/8"	NBR, PU (max. 80°C)	Ø16 mm	M12 x 1,25 - vonkajší závit
QBF 80/5	Ø80	5 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/10	Ø80	10 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/15	Ø80	15 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/20	Ø80	20 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/25	Ø80	25 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/30	Ø80	30 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/40	Ø80	40 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/50	Ø80	50 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/60	Ø80	60 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/80	Ø80	80 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/100	Ø80	100 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/125	Ø80	125 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/150	Ø80	150 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/200	Ø80	200 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/250	Ø80	250 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/300	Ø80	300 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 80/400	Ø80	400 mm	G 1/8"	NBR, PU (max. 80°C)	Ø20 mm	M16 x 1,5 - vonkajší závit
QBF 100/5	Ø100	5 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/10	Ø100	10 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/15	Ø100	15 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/20	Ø100	20 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/25	Ø100	25 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/30	Ø100	30 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/40	Ø100	40 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/50	Ø100	50 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/60	Ø100	60 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/80	Ø100	80 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/100	Ø100	100 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/125	Ø100	125 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/150	Ø100	150 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/200	Ø100	200 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/250	Ø100	250 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/300	Ø100	300 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit
QBF 100/400	Ø100	400 mm	G 1/4"	NBR, PU (max. 80°C)	Ø25 mm	M16 x 1,5 - vonkajší závit

Typ	Ø [mm]	A	E	E1	L	M	R	T	AM	EE	KK	LA	PL	RT	SW	WH
QBF 12/...	Ø 12	6	29	1	35	50	18	1,5	16	M 5	M 6	16	6,5	M 4	5	7,5
QBF 16/...	Ø 16	8	29	1	35	52	18	2	20	M 5	M 8	16	6,5	M 4	7	8,5
QBF 20/...	Ø 20	10	36	1,5	39	53	22	2	22	M 5	M 10 x 1,25	18,5	8	M 5	9	7
QBF 25/...	Ø 25	10	40	1,5	39	53	26	2	22	M 5	M 10 x 1,25	18,5	8	M 5	9	7
QBF 32/...	Ø 32	12	50	2	42	56	32	2,8	22	G 1/8"	M 10 x 1,25	21,5	6,5	M 6	10	7
QBF 40/...	Ø 40	12	60	2,5	45,5	62,5	42	2,8	22	G 1/8"	M 10 x 1,25	21,5	7,5	M 6	10	8,5
QBF 50/...	Ø 50	16	68	3	45,5	65,5	50	3,5	24	G 1/8"	M 12 x 1,25	23,5	7,5	M 8	13	10
QBF 63/...	Ø 63	16	87	4	51	72	62	3,5	24	G 1/8"	M 12 x 1,25	28,5	7,5	M 10	13	10,5
QBF 80/...	Ø 80	20	107	4	62	88	82	4,5	32	G 1/8"	M 16 x 1,5	28,5	9,5	M 10	17	13
QBF 100/...	Ø 100	25	128	5	68	99	103	6	40	G 1/4"	M 20 x 1,5	28,5	10,5	M 10	22	15,5

Funkcia:	Dvojčinný
Priemer:	Ø40
Zdvih:	20 mm
Prípoj:	G 1/8"
Teplotný rozsah:	-20°C…+80°C
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
Materiál krytu:	Eloxovaný hliník
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	NBR, PU (max. 80°C)
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer piestnice:	Ø12 mm
Prítlačná sila (6 bar):	686 N
Tlmenie:	Flexibilné
Závit piestnice:	M10 x 1,25 - vonkajší závit
