TQ-MSF-6-1/8
Push-In závitová spojka Priamy tvar
Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách
TQ-MSF-6-1/8
Push-In závitová spojka Priamy tvar
Ak si chcete stiahnuť 3D modely a produktové listy, zaregistrujte sa.
| Číslo produktu |
|---|

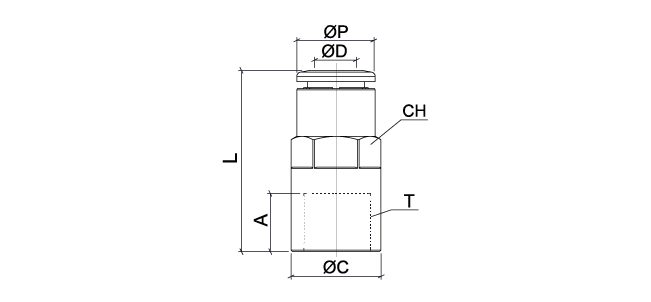

| Typ | ØD | T | ØP | ØC | A | L | CH |
|---|---|---|---|---|---|---|---|
| TQ-MSF-4-1/8 | 4 | G 1/8" | 10 | 13 | 7,5 | 24,5 | 10 |
| TQ-MSF-4-1/4 | 4 | G 1/4" | 10 | 16 | 11 | 28,5 | 10 |
| TQ-MSF-6-1/8 | 6 | G 1/8" | 12 | 13 | 7,5 | 26,1 | 12 |
| TQ-MSF-6-1/4 | 6 | G 1/4" | 12 | 16 | 11 | 29,6 | 12 |
| TQ-MSF-8-1/8 | 8 | G 1/8" | 14 | 13 | 7,5 | 27,2 | 14 |
| TQ-MSF-8-1/4 | 8 | G 1/4" | 14 | 16 | 11 | 32,2 | 14 |
| Prípoj: | G 1/8" |
|---|---|
| Teplotný rozsah: | -20°C…+80°C |
| Fixačná objímka: | Poniklovaná mosadz |
| Materiál: | Poniklovaná mosadz |
| Materiál O krúžku: | NBR |
| Materiál oporného krúžku: | Poniklovaná mosadz |
| Materiál tela: | Poniklovaná mosadz |
| Materiál tesnenia: | NBR |
| Materiál upínacích pazúrov: | Nehrdzavejúca oceľ |
| Menovitý tlak: | -0,9…20 bar |
| Pracovné médium: | Stlačený vzduch, vákuum |
| Prevedenie: | Závitová |
| Priemer hadice: | Ø6 |
