TQ-PY-8-1/8
Push-In závitová spojka tvar Y
Špeciálne požiadavky máte možnosť pridať v Zhrnutí objednávky pri Dodatočných informáciách
TQ-PY-8-1/8
Push-In závitová spojka tvar Y
Produktové údaje PDF
Stiahnuť| Číslo produktu | Prípoj | Priemer hadice |
|---|

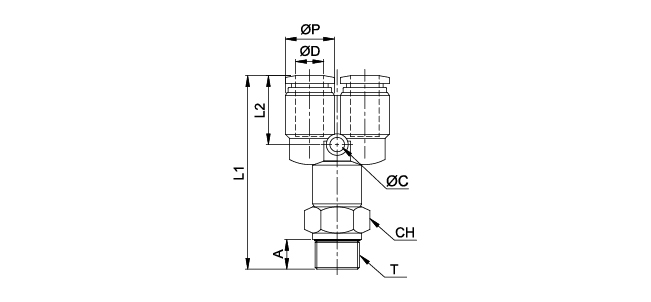

| Típusszám | ØD | T | ØP | A | L1 | L2 | CH | g |
|---|---|---|---|---|---|---|---|---|
| TQ-PY-4-M5 | 4 | M5X0,8 | 11,1 | 3,8 | 39,3 | 14 | 10 | 10,8 |
| TQ-PY-4-1/8 | 4 | G 1/8" | 11,1 | 5 | 42 | 14 | 14 | 14,5 |
| TQ-PY-4-1/4 | 4 | G 1/4" | 11,1 | 5,8 | 43,3 | 14 | 17 | 20,6 |
| TQ-PY-6-M5 | 6 | M5X0,8 | 13 | 3,8 | 41,1 | 14,8 | 12 | 14,5 |
| TQ-PY-6-1/8 | 6 | G 1/8" | 13 | 5 | 43,3 | 14,8 | 14 | 17,7 |
| TQ-PY-6-1/4 | 6 | G 1/4" | 13 | 5,8 | 44,6 | 14,8 | 17 | 21 |
| TQ-PY-8-1/8 | 8 | G 1/8" | 15,1 | 5 | 46,1 | 18,2 | 14 | 20,9 |
| TQ-PY-8-1/4 | 8 | G 1/4" | 15,1 | 5,8 | 47,4 | 18,2 | 17 | 23,9 |
| TQ-PY-8-3/8 | 8 | G 3/8" | 15,1 | 6,8 | 48,9 | 18,2 | 20 | 30 |
| TQ-PY-10-1/4 | 10 | G 1/4" | 18,8 | 5,8 | 54,9 | 19,5 | 17 | 38,1 |
| TQ-PY-10-3/8 | 10 | G 3/8" | 18,8 | 6,8 | 56,4 | 19,5 | 20 | 42,2 |
| TQ-PY-10-1/2 | 10 | G 1/2" | 18,8 | 8 | 58,6 | 19,5 | 24 | 54,9 |
| TQ-PY-12-1/2 | 12 | G 1/2" | 21,5 | 8 | 63,1 | 21,6 | 24 | 61,1 |
| Prípoj: | G 1/8" |
|---|---|
| Teplotný rozsah: | -20°C…+80°C |
| Fixačná objímka: | Poniklovaná mosadz |
| Materiál: | POM |
| Materiál O krúžku: | NBR |
| Materiál oporného krúžku: | POM |
| Materiál tela: | POM |
| Materiál tesnenia: | NBR |
| Materiál upínacích pazúrov: | Nehrdzavejúca oceľ |
| Pracovné médium: | Stlačený vzduch, vákuum |
| Pracovný tlak: | -0,95…16 bar |
| Prevedenie: | Závitová |
| Priemer hadice: | Ø8 |
